Antes de cortar el primer panel de madera en la fábrica, el equipo de obra debe saber exactamente dónde pasará cada tubería, dónde se ubicará cada conector y cuál será la secuencia precisa de ensamblaje. El Modelado de Información de Construcción (conocido por sus siglas en inglés como BIM, Building Information Modeling) no es simplemente hacer un render tridimensional atractivo; es estructurar un modelo digital compartido que contiene toda la información del proyecto. En la construcción industrializada en madera masiva, este acuerdo previo es lo que separa una prefabricación de alta precisión de la improvisación costosa en la obra.
Guía informativa. No sustituye un Plan de Ejecución BIM contractual ni un protocolo específico de proyecto. Imágenes ilustrativas bajo licencia Pexels.
¿Qué es el Modelado de Información de Construcción (BIM)?
Para entender el modelado de información de construcción, imagínelo como el expediente digital vivo del edificio. Este archivo centralizado unifica la geometría, las propiedades de los materiales, los plazos de entrega, los costos estimados y la asignación de responsabilidades. No se trata simplemente de un software para dibujar en tres dimensiones, sino de una metodología de trabajo colaborativa.
La diferencia práctica frente a la metodología tradicional es radical:
- Dibujo en dos dimensiones tradicional (CAD): cada disciplina dibuja sus planos de forma aislada. Las interferencias espaciales se descubren de manera tardía durante la construcción.
- Modelo en tres dimensiones plano: sirve para presentaciones visuales y mercadeo, pero carece de datos técnicos integrados y de reglas de intercambio de información.
- Modelado de información coordinado (BIM): múltiples actores autorizados modelan y actualizan bases de datos sincronizadas, con reglas claras de interoperabilidad y trazabilidad hacia la obra y la operación.
Este flujo de trabajo estructurado nos permite pasar de la visualización conceptual a los de fabricación digital, garantizando la consistencia del proyecto desde sus fases iniciales.
¿Por qué la Madera Estructural Exige un Cambio de Reglas?

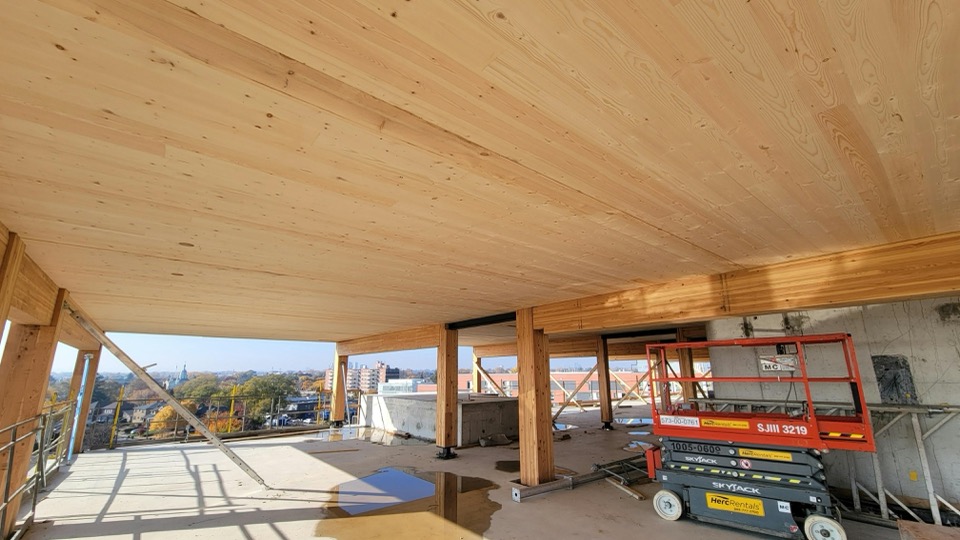

En la construcción tradicional con concreto o ladrillo, los equipos en obra suelen tolerar cierto margen de improvisación; los errores de alineación se corrigen picando muros o agregando mortero. En proyectos de madera masiva estructural, esta flexibilidad desaparece por completo. Los paneles de madera contralaminada (CLT) y las vigas de madera laminada encolada (MLE/Glulam) se prefabrican de acuerdo con las dimensiones del modelo y llegan listos para su ensamblaje.
Cualquier modificación posterior en el sitio de obra es costosa, debilita la estructura y ralentiza la grúa. Por lo tanto, el diseño debe estar completamente congelado y coordinado antes de iniciar la fabricación. Esto incluye las rutas de instalaciones hidrosanitarias, mecánicas y eléctricas (instalaciones MEP), los herrajes de conexión y los agujeros para pasadores. El modelo digital es la herramienta que hace viable esta rigurosa planificación.
¿Quiénes Operan Sobre el Modelo Digital?
El modelo no pertenece a un solo profesional; es un tablero de ajedrez donde convergen múltiples disciplinas especializadas:
- Arquitectura: define la volumetría, la distribución espacial, el diseño de la envolvente y la coordinación estética general.
- Ingeniería Estructural: calcula los elementos portantes, especifica los grados de madera y diseña las conexiones metálicas de alta resistencia.
- Fabricación y Taller: extrae las plantillas para las sierras robóticas y define el etiquetado de los paneles para el transporte.
- Montaje y Logística: simula la posición de las grúas, los radios de giro y planifica la secuencia de armado pieza por pieza.
- Instalaciones y Redes (MEP): traza los conductos de ventilación, bandejas eléctricas y tuberías de protección contra incendios evitando colisiones con la estructura.
- Control de Costos: realiza las mediciones automáticas de materiales para compras y estimaciones de flujo financiero.
En estructuras híbridas que combinan madera con acero o núcleos de concreto, la coordinación digital precisa es la única forma de garantizar que las tolerancias milimétricas de la madera técnica encajen con las tolerancias más amplias de la obra gris tradicional.
Niveles de Desarrollo (LOD): Detalle Gráfico e Informacional
El término Nivel de Desarrollo (LOD, Level of Development) suele malinterpretarse. Es fundamental distinguir entre sus dos componentes esenciales:
- Nivel de Detalle Gráfico (Level of Detail): define la complejidad visual y la representación geométrica de un objeto.
- Nivel de Información (Level of Development): especifica la madurez de los metadatos asociados al objeto (resistencia del material, código de inventario, proveedor, estado de aprobación).
En proyectos de madera masiva estructural, un error común y altamente costoso es enviar a fabricación planos con un nivel de desarrollo insuficiente. A continuación se presentan los niveles estándar definidos en la gestión de proyectos:
| Nivel LOD | Uso Recomendado y Alcance en Madera |
|---|---|
| LOD 100 | Conceptual: volumen general y masa del edificio sin especificación de materiales ni sistemas constructivos. |
| LOD 200–250 | Esquema básico: dimensiones preliminares de la estructura de madera y ubicación aproximada de los núcleos. |
| LOD 300 | Proyecto ejecutivo: geometría coordinada tridimensionalmente; los paneles tienen espesores definidos pero faltan detalles finos de conexiones. |
| LOD 400 | Fabricación: incluye todos los cortes CNC, perforaciones de tornillos, rebajes para conectores y especificaciones de taller listas para producción. |
| LOD 500 | As-built (Como construido): modelo verificado en obra con sensores de humedad y cambios en sitio, útil para la gestión de activos y operación. |
Para que una planta industrial pueda mecanizar un panel de madera contralaminada, exige que el modelo alcance un nivel de desarrollo LOD 400. Esto requiere que todas las ingenierías aprueben el trazado del edificio antes de que la madera sea cortada.
El Plan de Ejecución BIM (BEP): Las Reglas del Juego Contractuales
El Plan de Ejecución BIM (conocido como BEP, BIM Execution Plan) es el documento contractual que establece las pautas de trabajo del proyecto. Sin este plan estructurado, el término «modelo coordinado» queda sujeto a la libre interpretación de cada subcontratista, lo que genera caos en la integración de datos.
El plan debe responder de forma explícita las siguientes preguntas operativas:
- Protocolos de modelado: ¿qué unidades de medida se utilizarán y cómo se organizará la estructura de niveles y coordenadas georreferenciadas?
- Matriz de responsabilidades: ¿quién es el autor de cada elemento en cada fase y quién aprueba los cambios de diseño?
- Formatos de intercambio: ¿cómo se exportarán los archivos para garantizar la interoperabilidad (formatos abiertos como IFC o conectores directos)?
- Control de calidad y versionamiento: ¿cuál es el canal oficial para reportar colisiones y validar que el modelo as-built corresponda a la realidad?
Preconstrucción: Coordinar Antes de Cortar
La preconstrucción digital es la fase donde la metodología BIM genera el mayor retorno de inversión. Las actividades críticas de esta fase incluyen:
- Detección de colisiones (Clash Detection): algoritmos automatizados cruzan la estructura de madera con los trazados MEP, detectando de forma temprana si un conducto de ventilación atraviesa una viga estructural.
- Secuencia constructiva (4D): vinculación del cronograma de obra con el modelo digital para simular el orden de llegada y montaje de cada panel, reduciendo los tiempos muertos de grúa.
- Trazabilidad y logística: asignación de códigos únicos a cada panel de madera masiva estructural para controlar su producción en fábrica, transporte y montaje.
- Gestión de riesgos ambientales: planificación del almacenamiento en sitio y protección de la madera contra la intemperie durante la construcción.
- Matriz de sistemas: estructuración del modelo en archivos masters por piso y especialidad para optimizar el rendimiento de los equipos informáticos y facilitar la revisión de planos en dos dimensiones coordinados.
Beneficios Concretos para el Proyecto
- Precisión de taller: los archivos exportados desde el modelo LOD 400 alimentan directamente las sierras robóticas, eliminando las mermas de material y los ajustes improvisados en obra.
- Reducción de costos de cambio: resolver las interferencias en la pantalla de un computador cuesta una fracción de lo que representa corregir un error estructural con la obra en marcha.
- Información centralizada: acceso inmediato a las cantidades de obra precisas, facilitando la toma de decisiones financieras y compras masivas.
- Análisis de ciclo de vida automatizado: los volúmenes de madera y concreto extraídos del modelo alimentan directamente el cálculo del carbono embebido del proyecto (como explicamos en la guía sobre regulaciones del carbono en edificios).
Consideraciones Específicas para la Madera Estructural
Aunque los principios generales de BIM aplican a cualquier material, la madera técnica introduce particularidades únicas que deben incorporarse en los modelos:
- Granularidad de las conexiones: las uniones metálicas, pasadores y tornillos estructurales deben modelarse con precisión para evitar interferencias físicas durante el ensamblaje en sitio.
- Planificación de perforaciones MEP: las pasadas de tuberías y ductos de gran diámetro en paneles de CLT deben definirse en el modelo antes del corte CNC, ya que las perforaciones manuales posteriores pueden comprometer la rigidez de la losa.
- Monitoreo de humedad estructural: integración de sensores físicos de humedad en los paneles de madera masiva estructural durante el montaje; los datos de secado deben quedar registrados en los metadatos del activo.
- Modelado de interfaces híbridas: definición clara de las uniones entre la madera estructural y los cimientos de concreto, controlando las tolerancias mecánicas acumuladas.
- Parámetros de sostenibilidad: asociación de las fichas de Declaración Ambiental de Producto (EPD) a los elementos geométricos del modelo para auditar la huella de carbono.
Escenarios de Comunicación y Gestión Documental
El Plan de Ejecución BIM debe gobernar la comunicación entre las partes mediante flujos de trabajo normalizados para los siguientes escenarios:
- Control de cambios y revisiones: registro electrónico de todas las modificaciones de diseño con responsables y fechas.
- Detección de interferencias tridimensionales: reportes de colisiones en formatos ágiles que guían a los coordinadores de especialidad.
- Certificación y avance físico de obra: vinculación del avance de montaje al gemelo digital para generar reportes visuales.
- Cálculo de cantidades y cubicaciones: extracción parametrizada de materiales para validar las facturas de proveedores.
- Intercambio de planos coordinados en dos dimensiones: exportación ordenada de planos de montaje listos para su uso por las cuadrillas de obra.
- Entrega del modelo as-built para operación: transferencia del modelo digital final enriquecido con manuales de mantenimiento y garantías de equipos.
Para los equipos técnicos que buscan romper los silos de software tradicionales, las plataformas de datos abiertas como Speckle son el complemento perfecto del BEP. Estas herramientas permiten versionar de forma granular la geometría y conectarla directamente con sistemas de contabilidad empresarial y ERP como Odoo, facilitando la auditoría continua del proyecto.
Desafíos Operativos en la Implementación
- Brecha de capacidades técnicas: la intersección entre la ingeniería de madera masiva y el modelado avanzado exige una formación especializada del equipo de diseño.
- Interoperabilidad real: garantizar que la información fluya sin pérdidas entre el software de diseño arquitectónico, el de ingeniería estructural y el de fabricación CNC mediante formatos abiertos estándar como IFC.
- Titularidad y propiedad intelectual: regular contractualmente la propiedad de los modelos digitales y los derechos de uso para evitar disputas legales al cierre de la obra.
- Gestión de tolerancias híbridas: planificar las uniones y holguras mecánicas necesarias para acoplar la prefabricación milimétrica con la obra tradicional en sitio.
Conclusión
El Modelado de Información de Construcción (BIM) no es simplemente un requisito de entrega opcional; es la columna vertebral que hace viable y eficiente la construcción industrializada en madera. Al establecer modelos tridimensionales coordinados, niveles de desarrollo adecuados y flujos de comunicación estructurados, las empresas constructoras eliminan la improvisación y maximizan el potencial de la prefabricación digital, garantizando proyectos más rápidos, rentables y sostenibles.
Profundizar
- Generalidades de madera masiva estructural (CLT, Glulam)
- Seguimiento de datos en obra: Odoo, Speckle, lean e IoT
- Regulaciones del carbono en edificios y almacenamiento biogénico
- Servicios e ingeniería Madebloque
Bibliografía seleccionada
- Waugh Thistleton Architects, Elliott Wood, OFR Consultants & Lignum Risk Partners (2024). Commercial Timber Guidebook (G-0011). Guía de consenso sectorial sobre diseño en madera.
- WoodWorks — Wood Products Council (2024). Mass Timber Design Manual, Volume 2. Directrices técnicas de preconstrucción y modelado.
- University of Utah, Integrated Technology in Architecture Center (2020). Mass timber — evaluating construction performance. Evaluación empírica de tiempos de preconstrucción y montaje.
- buildingSMART International (2023). BIM and structural timber coordination guidelines using IFC standards.
Documentos de referencia y enlaces técnicos
- Protocolos BIM de preconstrucción: directrices de modelado, LOD, actores y escenarios (documento de referencia interna, Madebloque)
- Guía técnica de diseño en madera: woodworks.org · Manual de diseño y tolerancias CNC
- Estudio empírico de desempeño (University of Utah): análisis detallado de plazos en prefabricación y erectura de madera masiva estructural
- Plataforma abierta de datos: speckle.systems · Conectividad y versionamiento de modelos BIM para ERP
Edición informativa de Madebloque — mayo 2026. Basado en estándares de buildingSMART, CTG (2024) y literatura de preconstrucción digital.
